와이어와 케이블이 전자 시스템의 정맥이라면 커넥터와 단자는 연결부입니다. 또한 하네스 고장이 실제로 가장 많이 발생하는 곳이기도 합니다. 케이블은 완벽하게 지정되고 아름답게 조립될 수 있지만 커넥터가 일치하지 않거나 단자가 잘못 압착되었거나 젖은 위치에서 씰이 누락되어 실패합니다.

커넥터 환경은 믿을 수 없을 정도로 큽니다. 수백 개의 제조업체가 제공하는 수천 개의 시리즈는 성능, 비용 및 가용성이 매우 다양합니다. 잘 선택한다는 것은 전기적, 기계적, 환경적, 상업적 요소의 균형을 맞추는 것을 의미합니다. 단 하나의 명확한 답이 있는 경우는 거의 없습니다. 구조화된 커넥터 및 터미널 선택 방법은 이러한 복잡성을 도박이 아닌 반복 가능한 결정으로 전환합니다.

의료, 자동차 및 산업 프로그램 전반에 걸쳐 깊은 경험을 보유한 와이어 하니스 압착 서비스 제조업체인 Chamax Technologies는 커넥터 및 단자 선택을 최고의 엔지니어링 활동으로 취급합니다.

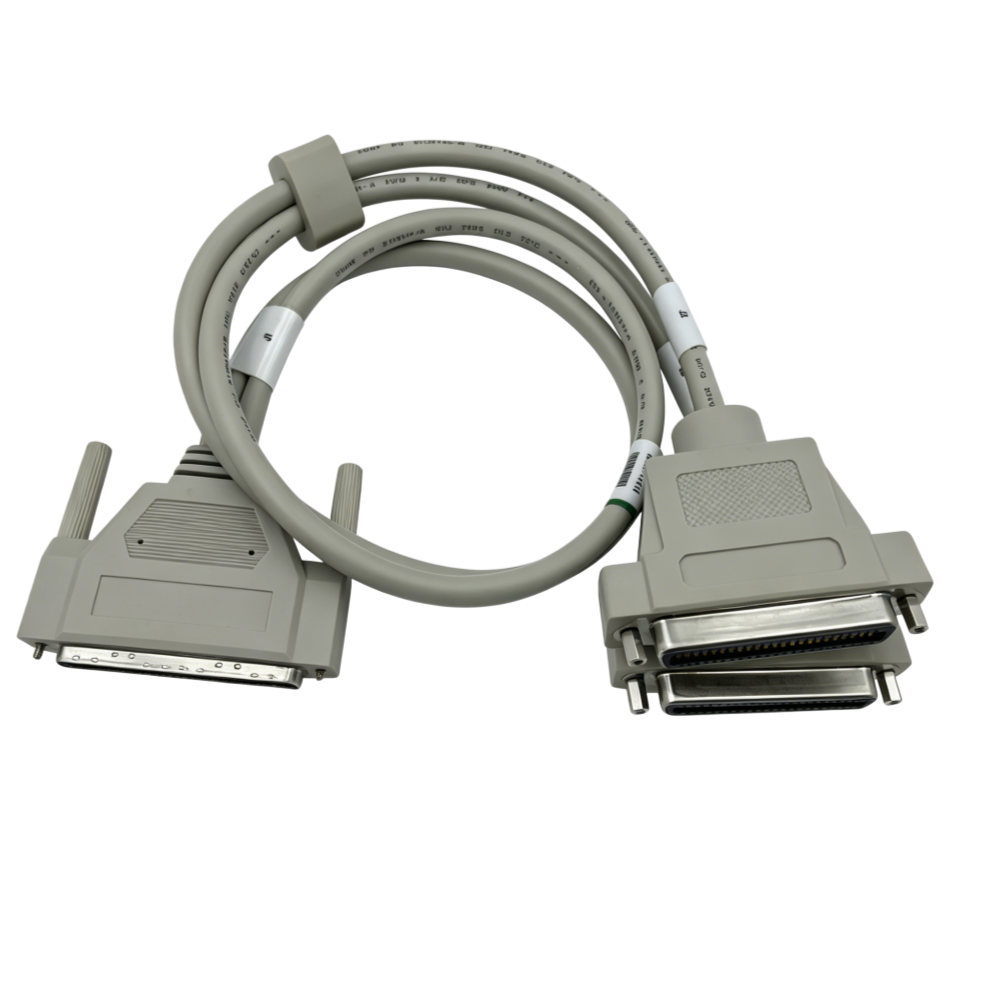

wire harness crimping service manufacturer

케이블보다 커넥터가 더 많이 실패하는 이유

커넥터는 움직이는 접점, 스프링 및 씰이 있는 기계적 인터페이스입니다. 각 요소는 잠재적인 실패 지점입니다.

접촉 저항 크리프: 부식이나 프레팅으로 인해 저항이 증가하여 발열 및 전압 강하가 발생합니다.
간헐적인 연결 끊김: 걸쇠가 마모되거나 진동으로 인해 접점이 분리됨
씰 실패: 씰이 누락되거나 손상된 경우 습기가 유입되어 부식이 발생합니다.
불일치 결합: 잘못된 헤더 사용 또는 마모된 리셉터클 사용
오버몰딩 보이드: 공기가 갇히거나 케이블 입구에 접착력이 약함
혼합 세대: 미묘하게 다른 허용 오차를 갖는 새 플러그에 결합된 기존 콘센트

이들 중 어느 것도 케이블 문제가 아닙니다. 이는 인터페이스 문제이며 실제 하네스 오류의 대부분입니다.

경제학은 이 점을 뒷받침한다. 몇 센트의 비용이 드는 커넥터로 인해 현장 반품으로 인해 배송비, 인건비, 영업권 손실 등 수백 달러의 비용이 발생하거나 안전이 중요한 장비의 경우 훨씬 더 심각한 비용이 발생할 수 있습니다. 인터페이스에 설계 노력을 투자하는 것은 하네스 엔지니어링에서 가장 높은 수익을 올리는 활동 중 하나입니다.

커넥터 제품군 및 적합한 위치

커넥터의 세계는 광대합니다. 가족을 지원서에 일치시키는 것이 첫 번째 단계입니다.

원형 커넥터

나사식 또는 총검 원형 커넥터(M8, M12, M23 및 산업용 변형)가 공장 자동화 및 센서 네트워크를 지배합니다. 진동에 강하고 IP 등급 밀봉을 제공하며 전원, 신호는 물론 고속 데이터까지 하나의 본체에서 지원합니다. M12는 산업용 이더넷 및 IO-Link의 사실상 표준이 되었습니다.

원형 커넥터를 선택할 때 엔지니어는 코딩(A, B, D, X 등), 핀 수, 전류 정격 및 밀봉 등급을 확인해야 합니다. 불일치 코딩은 실수로 전원과 신호가 잘못 결합되는 것을 방지합니다. 이는 큰 안전 가치를 지닌 작은 기능입니다. 맞춤형 케이블 조립 커넥터 중국 프로그램에 대한 Chamax의 경험에는 고객이 이러한 옵션을 탐색하고 BOM에 올바른 부품 번호를 고정하도록 돕는 것이 포함됩니다.

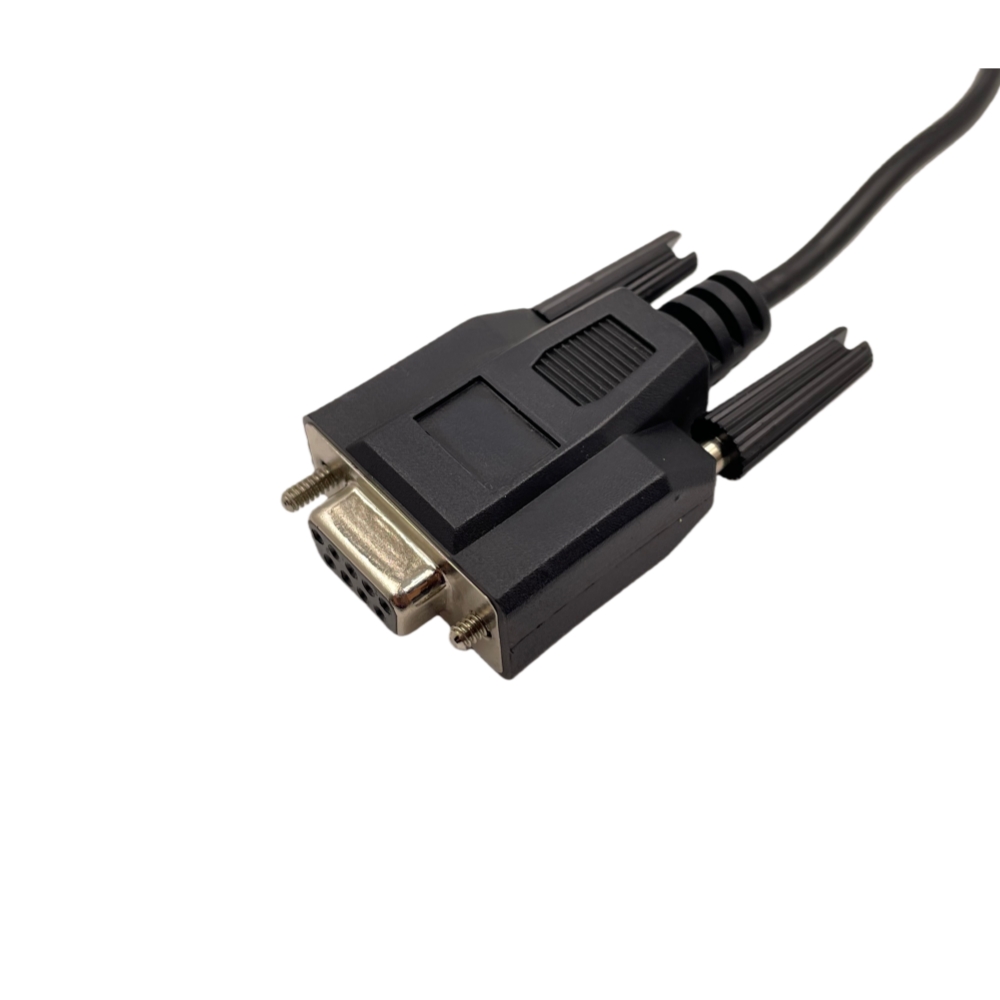

직사각형 및 보드-보드

직사각형 커넥터는 컴팩트한 공간에서 많은 핀 수를 처리하므로 PCB 인터페이스, 디스플레이 및 인클로저에 이상적입니다. 보드-보드 유형은 소비자 및 의료 기기의 긴밀한 내부 연결을 제공합니다.

자동차 및 밀폐형 커넥터

자동차 등급 커넥터(USCAR, LV 및 제조업체별 시리즈)는 후드 아래 열, 진동 및 유체 노출을 위해 설계되었습니다. 부분 결합을 방지하는 보조 잠금 장치, 씰 및 CPA(커넥터 위치 보증) 기능을 사용합니다.

이 커넥터는 일반적인 상업용 부품을 훨씬 능가하는 열 순환, 진동, 염수 분무 및 유체 침수 테스트 등 엄격한 검증을 따릅니다. 열악한 산업 환경을 위한 자동차 등급 밀폐형 커넥터를 지정하는 것은 이미 검증이 이루어졌기 때문에 차량 외부에서도 올바른 선택인 경우가 많습니다. 철저한 커넥터 및 단자 선택 검토를 통해 비용 대비 입증된 견고성을 평가합니다.

RF 및 동축

SMA, BNC, N형 및 유사한 동축 커넥터는 고주파수에서 신호 무결성을 보존합니다. 임피던스 매칭과 적절한 토크가 중요합니다. 손으로 조인 SMA는 2.4GHz 링크를 손상시킬 수 있습니다.

RF 커넥터에는 신중한 케이블 준비도 필요합니다. 노출된 유전체 길이와 중앙 도체 돌출부는 커넥터의 설계와 일치해야 합니다. 10분의 1밀리미터 정도 차이가 나고 반사 손실이 증가합니다. RF를 포함하는 맞춤형 케이블 어셈블리 커넥터 중국 프로그램의 경우 이러한 준비 정밀도는 빌드 표준의 일부입니다.

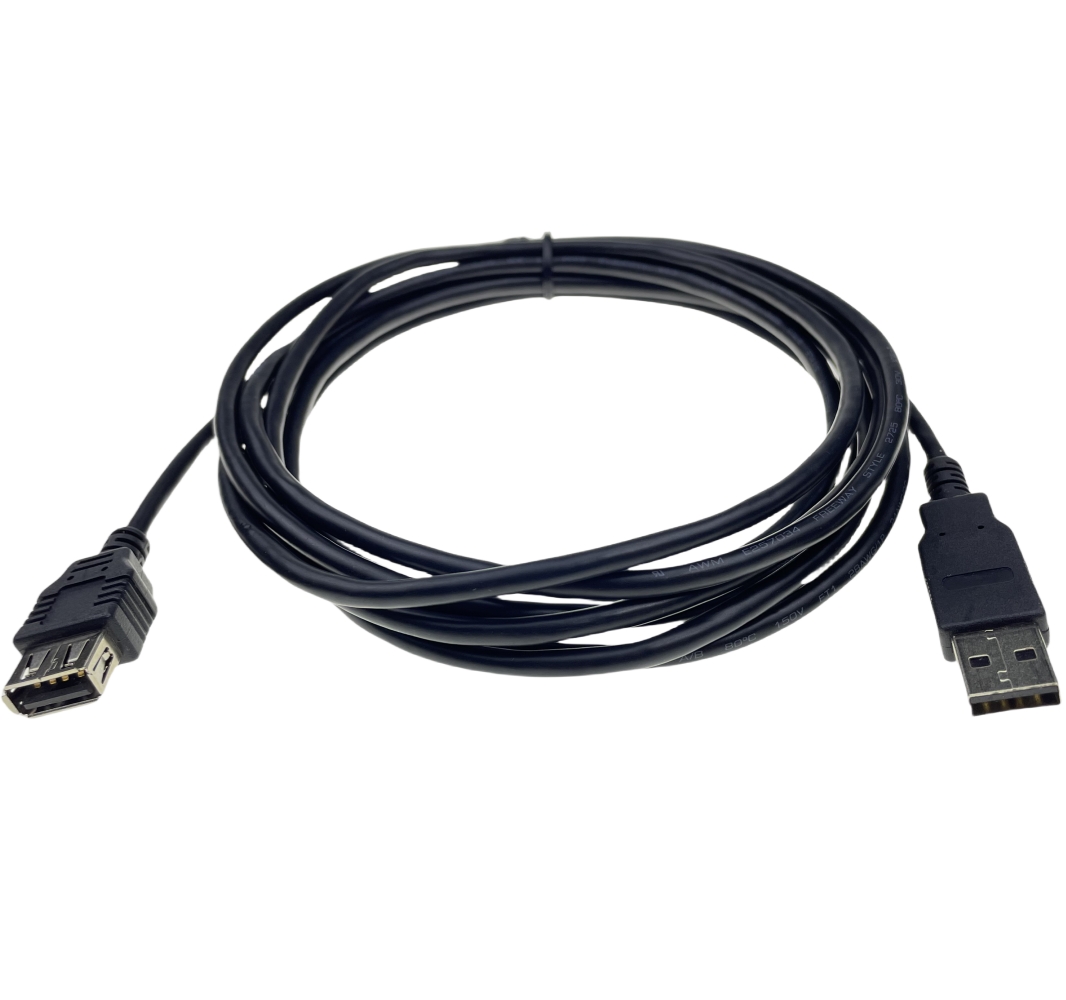

USB, HDMI 및 소비자 인터페이스

이들은 전력과 고속 데이터를 모두 전달합니다. 내구성 등급은 매우 다양합니다. 1,500주기 등급의 저렴한 USB-C는 지속적으로 연결되는 장치에서 10,000주기 등급을 받기 훨씬 전에 고장납니다.

산업 또는 의료 제품에 대한 소비자 인터페이스를 선택한다는 것은 소비자 등급 등급을 넘어 많은 제조업체가 제공하는 견고한 버전을 찾는 것을 의미합니다. 여기에서 올바른 커넥터와 터미널을 선택하면 표준, 사용 가능한 인터페이스에 대한 필요성과 제품이 실제로 보게 될 의무 사이의 균형을 맞출 수 있습니다.

단자 유형: 압착, 납땜 및 IDC

터미널은 와이어를 연결하여 접촉합니다. 이 방법은 신뢰성과 처리량을 모두 정의합니다.

압착 단자

압착은 정밀하게 보정된 압력을 사용하여 단자 배럴을 도체 연선에 냉간 용접합니다. 올바르게 수행하면 압착은 납땜보다 더 강력하고 안정적이며 저항이 낮고 열 영향 영역이 없습니다. 잘못 수행하면 하네스 고장의 가장 일반적인 원인이 됩니다. 압착 높이, 벨 마우스 및 브러시 길이는 사양 내에 있어야 합니다. 이것이 바로 전문적인 와이어 하니스 압착 서비스 제조업체가 모든 압착 매개변수를 제어하고 문서화하는 이유입니다.

납땜 단자

솔더는 영구적이고 검사 가능한 조인트를 제공하지만 속도가 느리고 열에 민감하며 냉납 결함이 발생하기 쉽습니다. 일부 의료 및 항공우주 작업과 같이 소량, 높은 신뢰성 또는 재작업 친화적인 어셈블리에서는 여전히 일반적입니다.

절연 변위(IDC)

IDC 단자는 절연체를 관통하여 벗겨짐 없이 도체와 접촉하므로 리본 케이블 및 통신에서 흔히 볼 수 있는 빠르고 일관된 대량 종단이 가능합니다. 정확한 도체 및 절연체 치수가 필요합니다.

터미널 방법 선택

선택은 볼륨, 안정성 요구 사항 및 서비스 가능성에 따라 결정됩니다. 대량 생산에서는 속도와 일관성을 위해 압착을 선호합니다. 현장 서비스 가능 또는 소량의 고신뢰성 빌드는 검사 가능성을 위해 납땜을 선호할 수 있습니다. IDC는 평면 케이블 대량 종료에서 승리했습니다. 우수한 와이어 하니스 압착 서비스 제조업체는 한 가지 방법을 기본으로 사용하기보다는 이러한 장단점을 고려하는 데 도움을 줄 것입니다.

압입 및 무납땜을 향한 움직임

최신 터미널에서는 일관성과 속도를 위해 무납땜, 압착 기반 종단을 점점 더 선호하고 있습니다. 미세 피치 및 마이크로 단자도 이제 전용 공구를 사용하여 압착을 지원하여 매우 작은 게이지까지 안정적인 압착을 확장합니다. 이러한 진화는 손 기술만이 아닌 프로세스 제어가 현대 하네스 제작의 품질을 정의하는 이유입니다.

크림프: 신뢰성이 확보되는 곳

압착 품질은 시각적이지 않습니다. 괜찮아 보이는 접합부에도 숨겨진 빈 공간, 압축이 불충분하거나 절단된 가닥이 있을 수 있습니다. 품질을 보장하는 유일한 방법은 프로세스를 제어하고 검증하는 것입니다.

중요한 압착 매개변수

압착 높이: 배럴의 압축 높이. 단말기 제조업체의 사양 내에 있어야 합니다.
압착 폭 및 프로파일: 압축된 배럴의 모양
벨 마우스: 스트랜드 절단을 방지하는 배럴 끝 부분의 약간의 플레어
브러시: 검사 구멍에 도체 가닥이 보이고, 완전히 삽입되었는지 확인합니다.
인장 강도: 조인트가 정격 힘을 유지하는지 확인하기 위해 주기적으로 측정됩니다.

압착 검증

Chamax는 생산 라인에서 단면 분석(샘플 절단 및 현미경 검사), 당김 테스트, 보정된 압착 높이 게이지를 통해 압착을 검증합니다. 이 원칙은 중국에서 제작한 신뢰할 수 있는 맞춤형 케이블 어셈블리 커넥터를 장식용 커넥터와 구분하는 것입니다.

장비 교정 및 작업자 기술

압착 품질은 프레스, 다이, 작업자에 따라 달라집니다. 다이는 마모되어 일정에 따라 교체해야 합니다. 드리프트를 누르고 재보정해야 합니다. 운영자는 비정상적인 터미널을 발견할 수 있도록 교육을 받아야 합니다. Chamax는 압착 장비에 대한 교정 프로그램을 유지하고 작업자에게 단자 제조업체의 절차를 교육합니다. 이러한 비하인드 스토리 규율은 고객에게는 보이지 않지만 현장 신뢰성에 결정적인 영향을 미칩니다. 이는 전문적인 와이어 하니스 압착 서비스 제조업체의 특징입니다.

결합 주기 및 내구성

모든 커넥터에는 정격 결합 주기 수명이 있습니다. 조립 시 한 번 결합된 커넥터에는 적당한 내구성만 필요합니다. 현장에서 매일 플러그를 꽂았다 뽑았다 하면 수천 사이클이 필요합니다. 5,000개가 필요한 곳에 500사이클 부품을 지정하면 조기 고장이 보장됩니다. 내구성은 가정되지 않고 실제 사용 프로필과 일치해야 합니다.

내구성 검증

평판이 좋은 커넥터 제조업체는 실험실 테스트에서 결합 주기 등급을 게시합니다. 중요한 응용 분야의 경우 Chamax는 이러한 데이터시트를 참조하고 프로그램이 이를 정당화하는 경우 샘플 마모 테스트를 수행할 수 있습니다. 검증된 정격을 제품의 예상 수명과 일치시키면 설계에서 피할 수 있는 오류 클래스가 제거됩니다.

고속 링크의 신호 무결성

데이터 속도가 올라가면 커넥터가 전송선이 됩니다. 인터페이스의 임피던스, 누화 및 반사 손실은 케이블보다 링크를 더 저하시킬 수 있습니다. 고속에서는 기계적 적합성뿐만 아니라 커넥터의 전기적 성능도 고려해야 합니다. 이것이 바로 USB, HDMI 및 이더넷 커넥터가 엄격한 신호 무결성 사양을 준수하는 이유입니다.

고속 인터페이스 테스트

고속 링크를 검증하려면 연속성 확인 이상의 것이 필요합니다. Chamax는 교정된 테스트 픽스처를 사용하여 애플리케이션이 요구하는 삽입 손실, 반사 손실 및 누화 측정을 수행합니다. 검증 중에 커넥터에서 2dB 반사 손실 페널티를 포착하면 나중에 불안정한 필드 링크를 방지할 수 있습니다. 수백 메가비트 이상의 데이터를 전달하는 맞춤형 케이블 어셈블리 커넥터 중국 프로그램의 경우 이 테스트는 선택 사항이 아닙니다.

일반적인 커넥터 실수

환경 대신 가격으로 커넥터 선택
젖은 장소에서의 밀봉 무시
과소평가된 결합 주기
커넥터 제품군 또는 세대 혼합
압착 공정 제어 건너뛰기

이들 각각은 엄격한 선택 및 구축 프로세스를 통해 예방할 수 있습니다.

디자인 검토의 가치

부품을 주문하기 전에 간단한 설계 검토 체크포인트를 통해 대부분의 커넥터 실수를 저렴하게 찾아낼 수 있습니다. 리뷰는 간단한 질문을 던집니다. 환경은 무엇입니까? 짝짓기 주기는 몇 번입니까? 어떤 씰이 필요합니까? 압착 공정이 제어됩니까? 이러한 사항에 대해 미리 응답하는 것이 나중에 현장 리콜을 받는 것보다 훨씬 저렴합니다. 강력한 규율은 이 리뷰를 모든 새로운 프로그램에 적용합니다.

Chamax가 커넥터 품질을 보장하는 방법

Chamax Technologies는 자격을 갖춘 공급업체로부터 커넥터를 소싱하고 승인된 공급업체 목록을 유지하며 들어오는 구성 요소를 확인합니다. 압착은 문서화된 매개변수와 일상적인 당김 및 단면 검사를 통해 보정되고 유지 관리된 장비에서 수행됩니다. 조립 도면에는 정확한 부품 번호, 씰 요구 사항 및 토크 값이 지정되어 있어 라인에 모호함이 없습니다. 와이어 하니스 압착 서비스 제조업체인 이 회사는 모든 압착을 안전에 중요한 접합부로 취급합니다.

프로그램의 경우 이러한 수준의 프로세스 제어는 현장 반품률을 낮추고 제품 수명을 연장하는 것으로 직접적으로 해석됩니다.

추적성 및 문서화

모든 압착 매개변수, 당김 테스트 결과 및 단면 분석이 기록되고 유지됩니다. 몇 달 후 특정 빌드에 대한 질문이 발생하면 Chamax가 데이터를 검색할 수 있습니다. 이러한 추적성은 감사가 일상적인 의료 및 자동차 프로그램에서 특히 중요합니다. 배송되는 모든 조인트 뒤에 서 있을 수 있는 조용한 인프라입니다.

결론

커넥터와 단자는 결과가 매우 큰 작은 부품입니다. 하니스 고장의 대부분은 케이블이 아니라 인터페이스(커넥터 불일치, 압착 불량 단자, 밀봉 누락)에서 발생합니다. 엄격한 압착 제어를 바탕으로 하는 체계적인 프로세스를 통해 이러한 실패 모드가 고객에게 도달하기 전에 제거됩니다.

다음 하네스를 지정할 때 와이어에 기울이는 것과 동일한 주의를 커넥터에 쏟으십시오. 경험이 풍부한 전문가를 조기에 참여시키고, 환경과 라이프사이클을 정직하게 정의하고, 빌드를 문서화하세요. 전체 시스템의 신뢰성은 종종 간과되는 작은 이음새에 달려 있으며 이를 올바르게 만드는 것이 제품이 출시된 후에도 오랫동안 작동하도록 유지하는 비결입니다.
