모든 안정적인 케이블 어셈블리는 첫 번째 와이어가 절단되기 오래 전에 시작됩니다. 케이블이 존재할 환경에 적합한 도체, 절연체, 차폐 및 재킷을 선택하는 재료 선택부터 시작됩니다. 이러한 결정이 잘못되면 완벽하게 만들어진 하니스라도 현장에서는 실패하게 됩니다. 추위에 절연 균열이 생기고, 차폐가 EMI를 차단하지 못하거나, 재킷이 오일에 용해되거나, 부하가 걸려 도체가 과열됩니다.

의료, 자동차, 산업 및 소비자 응용 분야 전반에 걸쳐 광범위한 경험을 보유한 UL 승인 와이어 하네스 제조업체인 Chamax Technologies는 엄격한 와이어 및 케이블 재료 선택 프로세스가 제품 신뢰성의 기초라는 것을 배웠습니다. 이 기사에서는 맞춤형 케이블 조립 사양 중국 프로젝트를 준비할 때 모든 엔지니어가 직면하는 주요 재료 결정을 살펴보고 이러한 선택이 비용, 리드 타임 및 성능에 어떻게 영향을 미치는지 설명합니다.

재료 선택이 생각보다 중요한 이유

케이블 오류는 무작위로 발생하는 경우가 거의 없습니다. 이는 재료와 작동 환경 간의 불일치로 인해 발생합니다. 잘못된 재료 선택으로 인한 비용은 케이블 자체 가격을 훨씬 뛰어넘습니다. 의료 기기의 단일 현장 오류로 인해 리콜이 발생할 수 있습니다. 산업 라인의 하네스 고장으로 인해 몇 시간 동안 생산이 중단될 수 있습니다. 자동차 안전 전자 장치의 연결성이 떨어지면 안전에 영향을 미칠 수 있습니다. 가동 중지 시간, 보증, 평판, 책임 등 실제 실패 비용을 계산할 때 설계 단계에서 올바른 재료 선택에 투자하는 것이 거의 항상 가장 저렴한 옵션입니다.

세척 용제에 반복적으로 노출된 후 PVC 재킷이 딱딱해지고 갈라진 공장 바닥 센서 케이블
수년간 125°C의 열을 가한 후 단열재가 부드러워지고 이동하는 자동차 엔진룸 하니스
편조 차폐가 RF 잡음을 억제하지 못해 간헐적인 신호 오류를 일으키는 의료 기기 케이블
UV 노출로 인해 재킷이 백화되고 유연성을 잃은 실외 통신 케이블

이러한 실패는 조립 작업 불량으로 인해 발생한 것이 아닙니다. 작업에 잘못된 재료를 지정하여 발생했습니다. 올바른 재료 선택은 생산이 시작되기도 전에 실패의 전체 범주를 제거합니다.

도체 재료: 구리, 주석 도금 구리 및 그 이상

도체는 전류와 신호를 전달합니다. 대부분의 케이블 어셈블리는 우수한 전도성과 연성을 이유로 구리를 사용합니다.

베어 구리 대 주석 도금 구리

순수 구리는 최고의 전도성을 제공하며 건조하고 온화한 환경에 적합합니다. 주석 도금 구리는 산화 및 부식에 저항하는 얇은 주석 코팅을 갖추고 있어 습한 환경, 해양 환경, 실외 또는 고신뢰성 응용 분야에 더 적합합니다. 주석 도금 구리는 긴 사용 수명이 중요한 해양, 자동차, 산업용 하네스에 흔히 사용됩니다.

좌초 및 유연성

도체 유연성은 연선(개별 전선의 수와 크기)에 따라 결정됩니다. 7가닥 도체는 뻣뻣합니다. 1,000가닥의 도체는 매우 유연합니다. 일정한 굴곡이 있는 응용 분야(로봇 팔, 케이블 트랙, 환자 케이블)에는 종종 굴곡 등급 절연 처리된 미세한 연선 도체가 필요합니다. 정적 응용 프로그램은 비용을 절감하기 위해 더 거친 연선을 사용할 수 있습니다.

특수 지휘자

도체 저항 및 전압 강하

도체는 이상적이지 않습니다. 도체에는 저항이 있고 저항을 통한 전류는 열과 전압 강하를 생성합니다. 케이블 길이가 길면 전압 강하로 인해 장치가 올바르게 작동하는 데 필요한 전압이 부족해질 수 있습니다. 신중한 전선 및 케이블 재료 선택 프로세스를 통해 도체 크기, 실행 길이 및 전류에서 예상되는 강하를 계산한 다음 강하가 허용 한계를 초과하는 경우 도체의 크기를 늘립니다. 이는 0.5V 강하가 안정적인 작동과 브라운아웃 간의 차이를 의미할 수 있는 저전압 DC 시스템에서 특히 중요합니다.

단열재: 최전방 방어선

절연체는 도체를 둘러싸고 열적, 화학적, 기계적 응력을 견디면서 단락을 방지합니다.

PVC(폴리염화비닐)

PVC는 저렴한 비용, 적절한 유연성, 우수한 가공성을 지닌 단열재입니다. 최대 약 105°C까지 견딜 수 있으며 다양한 화학물질에 대한 저항력이 있습니다. 약점은 고열에서 성능이 좋지 않고 저온 유연성이 제한적이며 첨가제를 사용하지 않는 한 적당한 난연성입니다.

XLPE(교차결합 폴리에틸렌)

XLPE는 더 높은 온도(최대 125~150°C)를 견디고 더 나은 전기적 특성을 제공하며 하중 시 변형에 저항합니다. 열이 문제가 되는 자동차 및 산업 응용 분야에 널리 사용됩니다.

테프론/PTFE/FEP

불소중합체는 극한의 온도(최대 200°C 이상)를 견디고 거의 모든 화학물질에 저항하며 마찰이 매우 낮습니다. 의료, 항공우주, 고주파 응용 분야를 위한 최고의 선택이지만 가격이 훨씬 더 비쌉니다.

실리콘고무

실리콘은 매우 낮은 온도에서도 유연성을 유지하고 높은 열에 저항하므로 극한 환경 케이블에 이상적입니다. 다른 옵션에 비해 더 부드럽고 내마모성이 낮으며 열악한 위치에서는 브레이드나 갑옷이 필요한 경우가 많습니다.

열가소성 엘라스토머(TPE/TPU)

TPE와 TPU는 고무와 같은 유연성과 열가소성 가공을 결합합니다. 특히 TPU는 뛰어난 내마모성과 내유성을 제공하여 산업용 드래그 체인 케이블과 소비자 제품에 널리 사용됩니다.

차폐: 전자기 간섭 길들이기

모터, 라디오 및 스위칭 전원 공급 장치 옆에 있는 신호는 소음을 포착합니다. 차폐는 방출된 소음을 포함하고 들어오는 간섭을 차단합니다.

브레이드 차폐

일반적으로 케이블의 80~95%를 덮는 구리 또는 주석 도금 구리선을 직조한 메시입니다. 브레이드 실드는 우수한 유연성, 높은 기계적 강도 및 견고한 EMI 성능을 제공합니다. 이는 대부분의 산업용 및 의료용 케이블의 기본값입니다.

쉴드 접지 및 전송 임피던스

실드는 올바르게 접지된 경우에만 작동합니다. 떠 있는 방패는 보호 기능이 거의 없습니다. 양쪽 끝이 접지된 실드는 잡음을 주입하는 접지 루프를 형성할 수 있습니다. 모범 사례는 주파수와 소음원에 따라 다릅니다. 고주파 차폐는 일반적으로 양쪽 끝에서 접지되는 반면, 저주파 환경에서는 루프를 피하기 위해 한쪽 끝에서 접지될 수 있습니다. 전송 임피던스(실드에 간섭이 얼마나 잘 포함되어 있는지)는 브레이드 적용 범위와 재료를 선택할 때 중요한 사양입니다. 올바른 접지를 얻는 것은 우선 쉴드를 선택하는 것만큼 중요합니다.

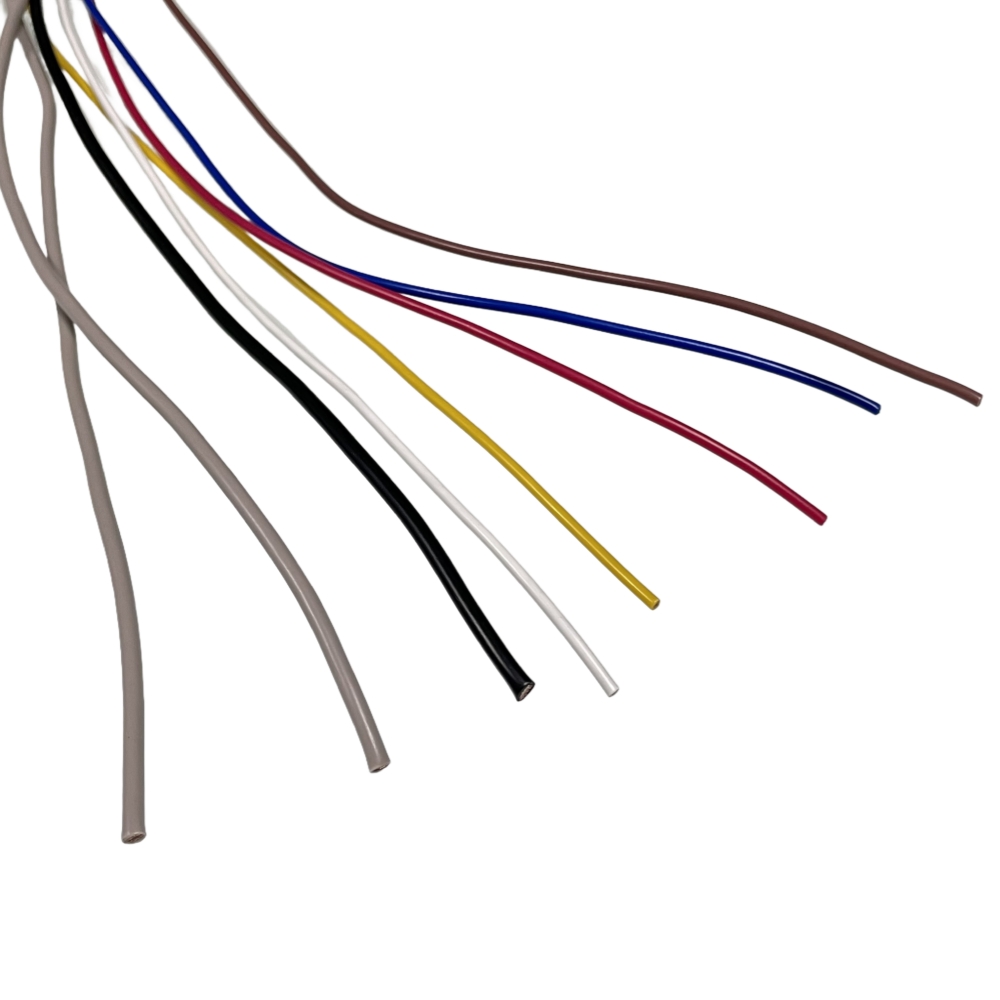

custom cable assembly specification China

재킷팅: 전체 어셈블리 보호

일반적인 재킷 재료

PVC: 경제적이고 실내 사용에 적합한 만능 제품
PUR(폴리우레탄): 우수한 마모성, 오일성 및 굴곡 수명; 드래그 체인의 선택
TPE: 유연성, 내화학성, 재활용 가능
PE(폴리에틸렌): 매설 케이블이나 옥외 케이블에 대한 내습성이 우수함

환경에 맞는 재킷

재킷 결정은 환경을 따라야 합니다. 기계용 내유성 PUR, 밀폐된 공공 장소용 LSZH, 실외 작동용 UV 안정성 CSP, 실험실용 내화학성 FEP. 잘못된 재킷을 지정하는 것은 흔히 발생하며 피할 수 있는 현장 오류입니다.

색상 코딩 및 식별

재킷에는 식별 정보도 포함되어 있습니다. 색상, 인쇄 및 줄무늬 패턴은 기술자가 특히 수십 개의 분기가 있는 복잡한 하네스에서 케이블을 올바르게 라우팅하고 종단하는 데 도움이 됩니다. 부품 번호 또는 기능 라벨이 있는 인쇄된 마커는 조립 오류를 줄이고 현장 서비스 속도를 높입니다. UL 승인 와이어 하니스 제조업체의 경우 일관된 마킹은 추적성 및 품질 문서화의 일부이기도 합니다.

온도 등급: 모든 것을 결정하는 숫자

모든 단열재와 재킷 재료에는 온도 등급이 있습니다. 어셈블리의 등급은 구성 요소 등급 중 가장 낮습니다. 150°C 등급 실리콘 재킷 내부의 105°C PVC 절연 전선은 여전히 105°C 케이블입니다.

엔지니어는 여유를 두고 지정해야 합니다. 환경이 110°C에 도달하면 105°C 재료를 선택하지 마십시오. 생명을 보존하려면 125°C 이상을 선택하십시오. 온도는 전류와도 상호 작용합니다. 더 뜨거운 도체는 더 적은 전류를 안전하게 전달하므로 열 및 전기 정격을 함께 평가해야 합니다.

화학적 및 환경적 저항성

유입 방지

습하거나 먼지가 많은 장소에서는 IP 등급 커넥터와 밀봉된 전환을 지정하십시오. 케이블 재킷만으로는 종단 지점(밀봉 부츠, 열수축 및 성형 오버몰드 등)에서 충분한 습기 차단 기능을 발휘할 수 없습니다.

플렉스 수명 및 기계적 내구성

움직이는 케이블에는 연성 등급 구조가 필요합니다. 즉, 미세한 연선 도체, 연성 최적화 절연체, 지지 요소(아라미드 원사, 강철 또는 유리 섬유 강도 부재)가 필요한 경우가 많습니다. 고정 정격 케이블은 구부리면 빠르게 갈라집니다. 굽힘 반경, 사이클 수, 비틀림 등 모션 프로필에 굴곡 수명을 일치시키면 로봇, 스캐너 및 휴대용 장치의 조기 고장을 방지할 수 있습니다.

규제 및 규정 준수 고려 사항

재료는 규정 준수에 중요합니다. 의료용 케이블에는 생체 적합성 재킷이 필요할 수 있습니다. 자동차 전선은 SAE 및 LV 표준을 따릅니다. 철도 및 해양 수요 LSZH 및 화재 안전 재료; 데이터 케이블에는 CM, CMP 또는 플레넘 등급이 필요합니다. UL 승인 와이어 하니스 제조업체인 Chamax는 각 시장 및 응용 분야에 대한 관련 표준을 구축하고 추적성을 위한 재료 인증을 문서화합니다.

RoHS, REACH 및 분쟁광물

현대 공급망에는 RoHS 및 REACH 준수와 분쟁 광물 보고가 필요합니다. 규정 준수 재료를 미리 지정하면 비용이 많이 드는 재작업과 배송 중단을 방지할 수 있습니다. Chamax는 공급되는 재료에 대한 문서를 유지하고 요청 시 신고서를 제공할 수 있습니다.

실용적인 재료 선택 프레임워크

지속적으로 좋은 선택을 하기 위해 샤맥스는 모든 새로운 프로젝트에 구조화된 프레임워크를 사용합니다.

환경 정의: 온도 범위, 화학 물질, UV, 습기, 유연성
전기적 요구사항 나열: 전압, 전류, 신호 유형, 잡음 민감도
기계적 제약 조건 설정: 굽힘 반경, 인장 강도, 서비스 수명
재료에 매핑: 위의 단열재, 쉴드, 재킷
규정 준수 필터 적용: UL, RoHS, REACH, 산업 표준

이러한 엄격한 전선 및 케이블 재료 선택 접근 방식은 모호한 "신뢰할 수 있는 제품 만들기"를 문서화되고 테스트 가능한 사양으로 바꿉니다.

피해야 할 일반적인 실수

환경 대신 습관("우리는 항상 PVC를 사용합니다")으로 지정
디레이팅 및 번들링 열 무시
과차폐 정적, 저잡음 케이블
젖은 장소에서 종단 밀봉을 잊어버림

이러한 함정을 피하는 것이 10년 동안 지속되는 케이블과 한 시즌에 고장나는 케이블의 차이를 결정하는 경우가 많습니다.

샤맥스가 소재 선택을 지원하는 방법

Chamax Technologies는 전체 재료 결정 프로세스를 통해 고객을 지원합니다. 엔지니어링 팀은 도면과 요구 사항을 검토하고 운영 프로필을 기반으로 자재를 추천하며 위험을 조기에 알려줍니다. 프로토타입 제작은 대량 생산 전에 선택 사항을 검증하며 회사의 수직적 통합(와이어 처리, 성형, PCBA 및 한 지붕 아래 조립)은 재료 결정이 프로세스별로 분리되지 않고 전체 제품에 걸쳐 조정됨을 의미합니다.

Chamax는 UL 승인 와이어 하니스 제조업체이기 때문에 고객은 문서화 및 추적성을 통해 재료와 프로세스가 인정된 안전 표준을 충족한다는 확신을 얻을 수 있습니다.

다음 10년을 형성하는 소재 동향

여러 가지 힘이 케이블 재료를 앞으로 밀고 있습니다. 전기화는 EV 및 에너지 저장 시스템을 위한 더 높은 온도, 더 높은 전압 절연을 요구합니다. 소형화는 성능 저하 없이 더 얇은 벽과 더 가는 연선을 구현합니다.

지속 가능성은 할로겐 프리, 재활용 가능, 저탄소 소재를 추진합니다. 그리고 자동화가 증가함에 따라 로봇 및 AGV 응용 분야에서 수백만 플렉스 사이클 등급의 케이블이 필요합니다. 이러한 추세를 최신 상태로 유지하면 엔지니어는 표준이 발전함에 따라 계속 사용 가능하고 규정을 준수할 수 있는 케이블을 지정하는 데 도움이 됩니다.

결론

재료 선택은 케이블 신뢰성의 승패를 좌우합니다. 도체 유형, 절연체, 차폐, 재킷, 온도 등급 및 게이지는 각각 제품의 서비스 수명 전반에 걸쳐 반영되는 결과를 가져옵니다. 숙련된 파트너의 지원을 받는 구조화된 전선 및 케이블 재료 선택 프로세스는 추측을 방어 가능한 사양으로 변환합니다.

새로운 설계를 시작하든 현장 오류를 해결하든 재료 선택을 최고의 엔지니어링 활동으로 취급하면 이익을 얻을 수 있습니다. 다음 맞춤형 케이블 조립 사양 중국 프로젝트의 경우 조기에 제조 파트너와 협력하십시오. 서류상 결정에 따라 케이블이 실제 세계에서 어떻게 작동하는지가 결정됩니다. Chamax Technologies는 귀하가 올바른 선택을 하고 오랫동안 사용할 수 있도록 도와드릴 준비가 되어 있습니다.
