사양에는 케이블이 수행해야 하는 작업이 설명되어 있습니다. 사례 연구는 실제 제품의 복잡한 현실에서 이러한 사양이 어떻게 충족되는지 보여줍니다. Chamax Technologies가 구축하는 모든 하네스 뒤에는 특정 문제(공간이 너무 좁고, 신호가 너무 시끄럽고, 사이클 수가 너무 높으며, 비용이 너무 빠듯함)와 특정 솔루션이 있습니다.

이 기사에서는 맞춤형 와이어 하니스 솔루션 산업 경험이 어떻게 제약 조건을 실제 제품으로 전환하는지 보여주는 4개 산업 전반의 케이블 조립 응용 사례 연구 사례를 제시합니다. 이는 실제 프로그램 유형에서 그린 복합 그림으로, 노련한 전자 제조 서비스 사례 연구 중국 파트너가 각 과제에 가져오는 사고 방식을 보여줍니다. 세부 사항이 다르더라도 패턴은 산업 전반에 걸쳐 반복됩니다.

방법에 대한 참고 사항: 아래의 각 사례는 동일한 원호를 따릅니다. 즉, 실제 운영 프로필을 이해하고 이를 재료 및 프로세스 선택으로 변환하고 프로토타입으로 검증한 다음 생산에서 강화합니다. 산업은 다양합니다. 규율은 그렇지 않습니다.

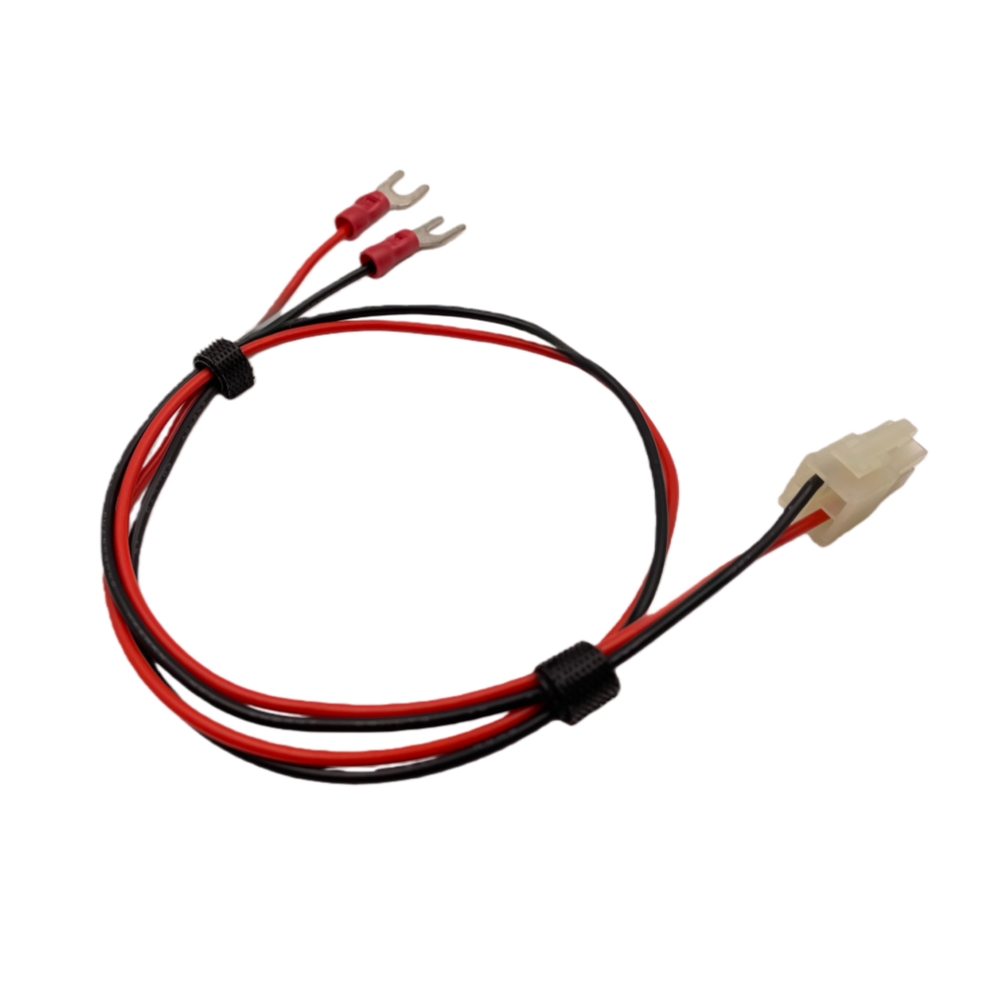

의료: 멸균 가능한 환자 케이블

도전

한 의료 기기 제조업체는 하루에 여러 번 강한 소독제로 닦아내고 수년간 임상에서 사용할 수 있는 모니터링 장비용 환자 케이블이 필요했습니다. 기성품 케이블은 몇 달 안에 고장이 났습니다. 재킷이 깨졌고 커넥터의 실드가 부식되었습니다.

해결책

샤맥스는 내화학성 TPU 재킷을 선택하고 내부식성을 위해 주석 도금 구리 편조 차폐를 지정했습니다. 세척액이 들어가는 재킷과 커넥터 간 이음새를 제거하기 위해 커넥터를 오버몰딩했습니다. 생체 적합성을 위해 재료가 선택되었으며 장치의 규제 파일에 대해 문서화되었습니다.

교훈

의료용 케이블은 "실내" 제품임에도 불구하고 적대적인 화학 환경에서 사용됩니다. 수술실이 아닌 청소 방법을 지정하는 것이 몇 달 간의 서비스 수명과 몇 년 간의 서비스 수명의 차이입니다. 맞춤형 와이어 하니스 솔루션 업계 지식이 조기 현장 반품을 방지하는 곳입니다.

커넥터 이음새가 중요한 이유

원래의 고장 모드는 유익했습니다. 즉, 유연한 케이블의 가장 일반적인 유입 지점인 재킷에서 커넥터로의 전환에서 유체가 유입되었습니다. 해당 접합부를 하나의 이음매 없는 부품으로 오버몰딩하여 이음새를 완전히 제거했습니다. 사양서에는 보이지 않지만 현장에서 결정적인 이러한 세부 사항은 의료 경험이 있는 파트너가 즉각적으로 제공하는 일종의 통찰력입니다.

재료의 균형

저렴한 PVC 대신 TPU를 선택한 이유는 세척 방식이 내화학성을 요구했기 때문입니다. PVC는 돈을 절약하고 수년의 수명을 잃었을 것입니다. 극적으로 긴 서비스 기간에 비해 약간 더 높은 재료비라는 절충안은 실제 의무를 이해하고 나면 쉽게 결정될 수 있었습니다. 이는 실제 제약 조건에 적용되는 맞춤형 와이어 하니스 솔루션 업계 판단입니다.

자동차: 후드 아래 센서 하니스

도전

한 EV 부품 공급업체는 파워트레인 근처의 125°C에서 지속적으로 작동하고 진동과 간헐적인 유체 튀는 것을 방지하며 안전 관련 시스템의 간헐적인 연결을 허용하지 않는 센서 하네스가 필요했습니다.

해결책

Chamax는 온도 등급을 받은 XLPE 절연 와이어, CPA 기능을 갖춘 자동차 등급 밀폐형 커넥터, 단면 및 당김 테스트를 통해 검증된 압착 공정을 사용했습니다. 하네스 라우팅은 진동을 견딜 수 있도록 모든 앵커 지점에 스트레인 릴리프가 포함되도록 설계되었습니다.

교훈

자동차 환경은 모든 약점을 처벌합니다. 정격 재료, 밀봉된 커넥터 및 검증된 크림프의 조합은 협상할 수 없습니다. 자동차 부문과 중국의 전자 제조 서비스 사례 연구에서는 이 세 가지 모두를 일관되게 제공합니다.

이를 증명하는 검증

하네스는 외관상 허용되지 않았습니다. 샘플은 출시 전에 자동차 표준에 맞춰 열 주기 및 진동 테스트를 거쳤습니다. 판매 청구가 아닌 검증 데이터를 통해 고객의 안전 검토를 통해 부품을 승인할 수 있습니다. 안전 관련 시스템의 경우 이 증거 추적이 제품입니다.

커넥터 위치 보증

CPA(커넥터 위치 확인) 기능은 선택적인 장식이 아니었습니다. 진동 환경에서는 부분적으로 장착된 커넥터가 느슨해져서 진단하기 어려운 간헐적인 오류가 발생할 수 있습니다. 보조 잠금 장치는 완전한 장착을 보장하고 조립자에게 눈에 보이는 확인을 제공합니다. 작은 기능, 큰 결과 — 전형적인 자동차 등급 사고 방식입니다.

산업용: 로봇 셀 드래그 체인 케이블

도전

공장 자동화 고객은 드래그 체인에서 수백만 번 구부러지는 로봇 팔용 케이블이 필요했는데, 이전 케이블은 수십만 사이클 후에 고장이 나서 라인이 중단되었습니다.

해결책

Chamax는 지속적인 굴곡을 위해 설계된 PUR 재킷과 인장 하중을 흡수하는 지지 요소를 갖춘 굴곡 등급의 미세 연선 도체를 지정했습니다. 이 디자인은 날카로운 굴곡 반경을 피하고 단지 EMI가 아닌 굴곡 수명에 최적화된 브레이드를 사용했습니다.

교훈

움직이는 애플리케이션의 정적 정격 케이블은 조기 고장이 보장됩니다. 사이클, 반경, 비틀림 등 실제 동작 프로필에 플렉스 수명을 일치시키는 것이 내구성이 뛰어난 로봇 케이블의 핵심입니다. 이 케이블 조립 응용 사례 연구는 왜 "모든 케이블"이 모션에 대한 올바른 답이 될 수 없는지 보여줍니다.

플렉스 수명 측정

플렉스 수명은 추측되지 않습니다. 테스트되었습니다. Chamax는 고장이 날 때까지 드래그 체인 동작을 복제하는 플렉스 테스터에서 후보 구조를 평가한 후 여유를 두고 필요한 사이클 수를 충족하는 구조를 선택합니다. 이러한 경험적 접근 방식은 희망을 데이터로 대체하고 프로그램에 영감을 준 라인 중단을 방지합니다.

지원 요소

놓치기 쉬운 세부 사항: 지지 요소(아라미드 또는 유사)는 인장 하중을 전달하므로 섬세한 도체 가닥은 지지하지 않습니다. 그것이 없으면 모든 플렉스 사이클은 가닥이 부러질 때까지 늘어납니다. 올바른 지지 부재를 포함하면 케이블이 수백만 사이클에 도달할 수 있습니다. 이는 로봇 신뢰성의 조용한 영웅입니다.

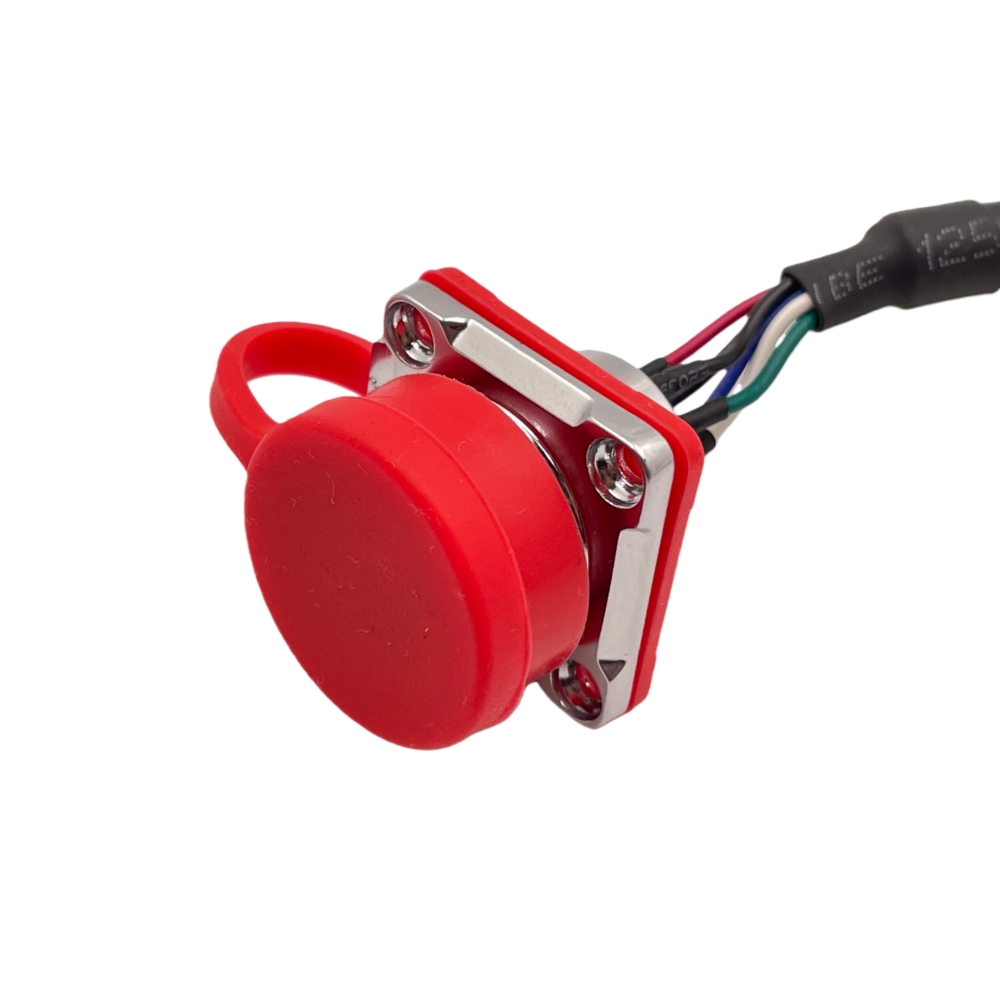

customized wire harness solutions industry

새로운 에너지: 배터리 팩 상호 연결

도전

한 에너지 저장 회사는 온도 등급, 절연 및 결함 조건에서의 안전에 대한 엄격한 요구 사항을 충족하는 배터리 팩 내부의 고전류 상호 연결이 필요했습니다.

해결책

Chamax는 견고한 절연성을 갖춘 적절하게 측정된 고온 정격 도체를 선택했으며 안전한 저저항 연결을 위해 종단을 설계했습니다. 레이아웃은 안전한 조립 및 유지 관리를 위한 명확한 식별과 함께 열 관리 및 서비스 용이성을 고려했습니다.

교훈

에너지 애플리케이션은 높은 전류와 안전이 중요한 결과를 결합합니다. 크기가 작거나 종료가 불량한 것은 단순한 성능 문제가 아니라 위험입니다. 올바른 맞춤형 와이어 하네스 솔루션 산업 엔지니어링에서는 이를 단순한 배선이 아닌 안전 시스템으로 취급합니다.

열 관리 사고

배터리 팩의 상호 연결 설계는 열을 무시할 수 없습니다. 저항을 통과하는 전류는 열을 발생시키며, 포장 전지는 냉각 기능을 거의 제공하지 않습니다. Chamax의 설계에서는 전류 용량과 온도 상승을 모두 고려한 도체 크기를 고려하여 팩의 듀티 사이클 하에서 인터커넥트가 시원하게 유지되도록 했습니다. 이러한 열 인식 기능을 통해 안전한 팩과 위험한 팩을 구분할 수 있습니다.

설계에 따른 서비스 용이성

안전하고 오류 방지 서비스를 위해 상호 연결에 라벨을 붙이고 배치했습니다. 고에너지 팩에서는 서비스 케이블이 잘못 연결되면 위험합니다. 명확한 식별과 논리적 레이아웃은 이러한 위험을 줄여줍니다. 몇 년 후 팩을 서비스할 기술자를 위한 설계는 책임 있는 업무의 일부입니다.

산업 간 패턴

이러한 케이블 조립 응용 사례 연구 사례를 살펴보면 다음과 같은 몇 가지 패턴이 나타납니다.

환경은 재료를 결정합니다. 화학적, 열적, 유연성 및 밀봉 요구 사항에 따라 모든 재료 선택이 결정됩니다.
신뢰성 설계: 압착 제어, 밀봉 및 스트레인 릴리프를 통해 중요한 오류 방지
비용은 설계 매개변수입니다. 실행 가능한 가장 저렴한 솔루션이 가장 저렴한 솔루션보다 뛰어납니다.

이러한 패턴은 제품이 5달러짜리 소비자 케이블인지 50,000달러짜리 의료 시스템인지 여부를 유지합니다.

여섯 번째 패턴은 강조할 가치가 있습니다. 실행 가능한 가장 저렴한 솔루션이 가장 저렴한 솔루션보다 우수합니다. 필요한 기능을 제거하여 비용을 절감하면 비용이 현장으로 옮겨질 뿐입니다. 규율은 필수품을 자르는 것이 아니라 불필요한 가지, 대형 도체, 표준 재료로 충분한 고급 재료 등 진정한 폐기물을 찾는 것입니다.

규모는 수학을 변화시킵니다

소량에서는 실용적이지 않은 일부 솔루션은 규모가 커지면 명백해집니다. 자동 종료, 전용 설비 및 위탁 재고는 모두 볼륨에 따라서만 회수되는 설정 비용을 수반합니다. 우수한 전자 제조 서비스 사례 연구 중국 파트너는 규모가 투자를 정당화하는 경우와 그렇지 않은 경우를 고객이 확인할 수 있도록 돕습니다.

규정 준수도 패턴입니다

의료, 자동차, 에너지 전반에 걸쳐 문서화 및 추적성은 반복되는 요구 사항으로 나타납니다. 규정 준수 경로는 감사 압력에 따라 추가되지 않고 처음부터 계획됩니다. 다른 사양과 마찬가지로 규정 준수를 설계 입력으로 처리하는 것은 일곱 번째 산업 간 패턴이며 감사자가 가장 관심을 두는 패턴입니다.

샤맥스가 각 사건에 접근하는 방법

샤맥스의 모든 프로그램은 단순한 도면이 아닌 실제 운영 프로파일을 이해하는 것에서부터 시작됩니다. 엔지니어링 팀은 실제 환경이 어떤지, 제품이 어떻게 사용될지, 실패하면 어떤 대가를 치르게 될지 묻습니다. 그런 다음 솔루션은 이러한 현실과 일치하고 프로토타입으로 검증되고 NPI로 강화됩니다.

이 방법론을 통해 단일 전자 제조 서비스 사례 연구 중국 파트너가 다양한 산업에 서비스를 제공할 수 있습니다. 케이블이 아닌 경우에도 기본 원칙은 동일합니다.

그림에서 대화까지

고객이 할 수 있는 가장 가치 있는 변화는 제조업체를 주문을 받는 사람이 아닌 협력자로 대하는 것입니다. Chamax가 그림을 대화의 시작으로 볼 때 "왜 이 커넥터가 있습니까? 대신 이것을 사용하면 어떨까요?" — 더 나은 솔루션이 등장합니다. 무엇보다도 사례 연구는 고정된 스펙이 아닌 그러한 대화에서 시작되었습니다.

지정자를 위한 교훈

케이블 어셈블리를 지정하는 경우 다음 강의를 참조하세요.

청소, 진동, 극한 온도 등 실제 환경을 설명합니다.
듀티 사이클과 예상 서비스 수명을 솔직하게 기술하세요.
파트너가 이에 맞춰 설계할 수 있도록 비용 목표를 공유하세요.

이러한 단계를 따르면 모호한 요청이 방어 가능한 사양과 신뢰할 수 있는 제품으로 변합니다.

가정하지 말고 반복하세요

숙련된 지정자라도 첫 번째 패스가 잘못됩니다. 보호 장치는 완벽한 사전 사양이 아닌 프로토타입 및 검증 루프입니다. 첫 번째 디자인을 테스트할 가설로 간주하면 사례 연구는 교과서가 아니라 자신의 것이 되기 시작합니다.

electronic manufacturing services case study China

결론

사례 연구는 추상적인 능력이 구체화되는 곳입니다. 소독제에도 견딜 수 있는 의료용 케이블, 진동을 견디는 자동차 하네스, 수백만 주기 동안 구부러지는 로봇 케이블 등 각각은 제약 조건을 솔루션으로 전환하는 케이블 조립 응용 사례 연구입니다.

통과선은 규율 있는 엔지니어링입니다. 즉, 환경을 이해하고 이에 맞게 설계하고 조기에 검증하고 제어하여 구축합니다. 귀하의 제품이 의료용, 자동차, 산업용, 소비자 또는 에너지 관련 제품인지 여부에 관계없이 경험은 귀하의 도전 과제를 작동하는 케이블로 바꿔줍니다. 이 방법론을 모든 프로그램에 적용하는 전자 제조 서비스 사례 연구 중국 제공업체와 협력하면 다음에 작성하는 사례 연구는 해피 엔딩이 될 것입니다.
